Нержавеющая труба для воды: какую выбрать для водопровода

Когда нержавеющая труба для воды оправдана

Нержавеющую сталь защищает тонкая плёнка оксида хрома, которая при повреждении восстанавливается сама. Расходуемого слоя, как цинк у оцинкованной трубы, здесь нет: по руководству UK Water IGN 4-25-02 (п. 5.3) свободно омываемые 304 и 316 не требуют припуска на коррозию, в отличие от чугуна и углеродистой стали. Euro Inox — отраслевая ассоциация производителей нержавеющей стали — называет её единственным металлом, который можно применять при любом составе воды, допустимом европейской директивой о питьевой воде, если марка выбрана правильно.

СП 30.13330.2020 не называет материал, а ставит условия (п. 11.2): материал выбирают по технико-экономическому расчёту, коррозионной агрессивности воды и надёжности, а срок службы системы — не менее 50 лет при 20 °C и не менее 25 лет при 75 °C. Температура горячей воды в точках водоразбора — от 60 до 75 °C (п. 4.7). У нержавеющей трубы срок службы определяет не толщина покрытия, а стойкость марки к конкретной воде и качество монтажа.

Нержавеющая труба и другие материалы

• Оцинкованная стальная труба (ГОСТ 3262-75). Труба из углеродистой стали по ГОСТ 380 и ГОСТ 1050 (п. 2.1) со слоем цинка не менее 30 мкм (п. 2.7); на торцах и резьбе покрытия может не быть, поэтому защита в этих местах слабее. Цинк расходуется, и срок службы зависит от его толщины (Euro Inox, разд. 5.1.5; подробнее — в статье нержавейка или оцинковка). Стенка у ВГП Ду 15–150 — от 2,35 мм, у нержавеющей ЭСВ — от 0,8 мм: труба Ду 25 из ВГП 33,5×2,8 весит 2,12 кг/м, нержавеющая 33,7×2 — 1,57 кг/м.
• Полимерные трубы. Расширение при нагреве в 10–20 раз больше, чем у нержавеющей стали. В огне пластик горит и плавится, поэтому на проходках через перекрытия ставят противопожарные манжеты, а у металлических труб они не нужны (Euro Inox, разд. 5.1). Полимерные трубы соединяют диффузионной сваркой через фитинги, пресс- и компрессионными фитингами (СП 30.13330.2020, п. 11.3).
• Медная труба. Пайка меди идёт открытым пламенем и требует опыта, подбора припоя и флюса; у пресс-фитингов для нержавеющей стали огня нет (Euro Inox, разд. 3). Высокие скорости потока ограничивают работу медных сплавов, а нержавеющая сталь выдерживает до 40 м/с (IGN, п. 5.3.1).

Цена за килограмм у нержавеющей стали выше, чем у некоторых альтернативных материалов (IGN, разд. 8). Тонкая стенка и срок службы сокращают разницу, поэтому считайте смету на весь срок эксплуатации, а не по цене метра.

Когда нержавеющая труба не подходит

Вода с хлоридами выше предела обычной аустенитной нержавейки — морская, рассолы, вода крытых бассейнов — требует более легированных сталей; разбор — в статье нержавейка для морской воды и бассейнов. Если по расчёту достаточно другого материала, проектировщик вправе выбрать его: СП 30.13330.2020 ставит условие по сроку службы и агрессивности воды, а не по марке материала.

Марка нержавейки для воды: хлориды, хлор и температура

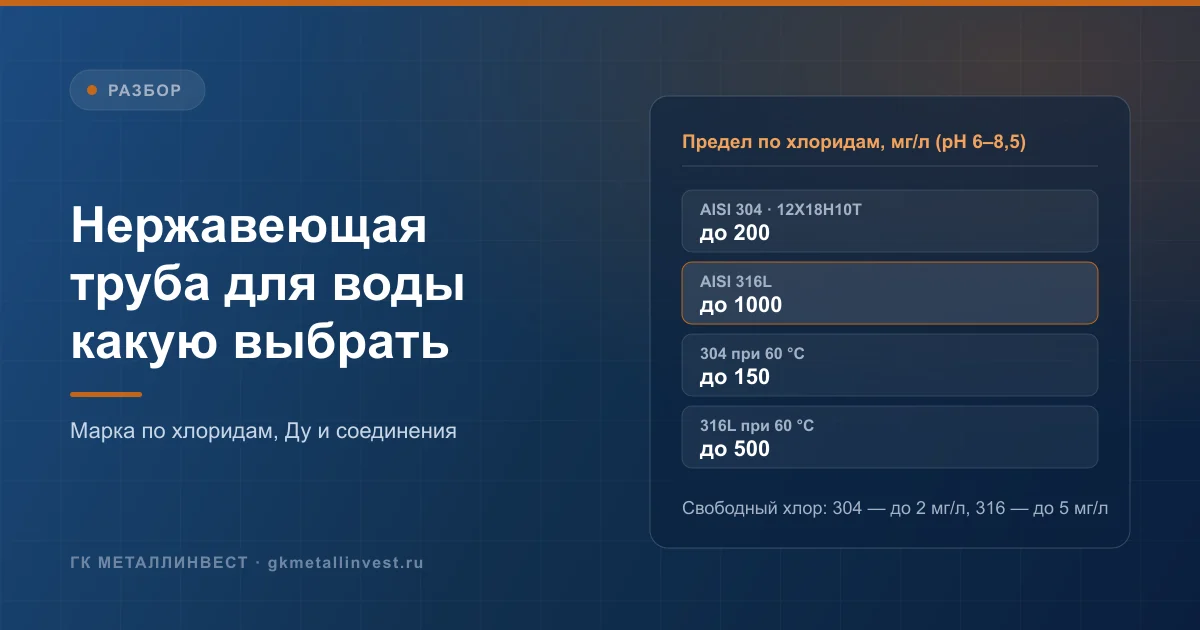

Марку выбирают по трём параметрам воды: содержанию хлоридов (мг/л), температуре и свободному хлору (мг/л). Пределы ниже даны для pH 6–8,5 (для свободного хлора — 6–8) и относятся к длительной работе; это ориентир, а не гарантия.

Осторожный подход IGN — 304 до 50 мг/л и 316 до 250 мг/л — нужен там, где защитная плёнка ослаблена: при низком pH, высокой температуре, под отложениями при малой скорости потока и в местах, где хлориды концентрируются при подсыхании — например, в редко используемых нижних точках трассы.

Откуда взять цифру по хлоридам

Запросите анализ воды у водоканала или в лаборатории: хлориды (мг/л), pH, температура, свободный хлор (мг/л). Европейская директива допускает в питьевой воде до 250 мг/л хлоридов (Euro Inox, разд. 6.1; IGN, п. 5.3.3) — это выше ориентира 304, поэтому при неизвестном составе воды в горячих системах берут 316L. Скважинную и техническую воду проверяют обязательно.

Горячая вода: растрескивание под напряжением

Хлоридное коррозионное растрескивание под напряжением у 304 и 316 обычно возникает выше 50 °C в местах растягивающих напряжений — после гибки и сварки. По опыту IGN (п. 5.3.5), в трубопроводах горячей воды с хлоридами менее 250 мг/л оно маловероятно. Чаще оно идёт снаружи, под изоляцией, из которой вымываются хлориды: IGN упоминает изоляцию с вымываемыми хлоридами не более 10 ppm, Euro Inox — не более 0,05 % растворимых хлорид-ионов, закрытоячеистые материалы вместо войлока, ленты и вставки хомутов без хлоридов (разд. 6.1).

Хлорирование и дезинфекция

Свободный хлор повышает риск питтинга и щелевой коррозии. Для постоянного контакта IGN (табл. 5-3) даёт 2 мг/л для 304 и 5 мг/л для 316. Кратковременную дезинфекцию 25–50 мг/л допускают на срок до 24 часов, но сразу после неё систему промывают, иначе возможен питтинг. Euro Inox называет обычной процедурой против легионелл раствор 50 мг/л на 1–2 часа. Озон, диоксид хлора и хлорамины в концентрациях, обычных для питьевой воды, аустенитные нержавеющие стали переносят (IGN, п. 5.5.1).

12Х18Н10Т, 08Х18Н10 и 316L: в чём разница для воды

• 12Х18Н10Т (AISI 321). По Atlas Steels, в отожжённом состоянии равна 304, в том числе по хлоридам в питьевой воде. Титан защищает шов от межкристаллитной коррозии при нагреве в интервале 425–850 °C, поэтому её берут для горячих узлов и сварных конструкций; для воды ниже 100 °C это обычно не решающий довод. Подробнее — в статье AISI 304, 316L или 321.
• 08Х18Н10 (AISI 304). Холодная вода с низкими хлоридами, отопление. По ГОСТ 11068-81 (п. 2.2.1) трубы из 08Х18Н10 поставляют термообработанными, а без термообработки — по требованию потребителя.
• 03Х17Н14М3 (AISI 316L). Горячая вода, хлорирование, хлориды до 1000 мг/л. Молибден повышает стойкость к питтингу; сравнение — в статье AISI 316 и 316L и в статье про питтинговую коррозию.
• AISI 201. В источниках по питьевой воде (IGN, Euro Inox) её нет: там названы 304, 316, 316L, дуплекс и ферритная 1.4521. Хрома и никеля в 201 меньше, чем в 304 (AISI 201: характеристики), поэтому для водопровода мы её не рекомендуем.
• Ферритная 1.4521 (AISI 444). В Европе её применяют для водопровода наряду с 316 (Euro Inox, разд. 5.1.3); в трубах нашего прайса такой марки нет.

Типы труб для воды и размеры под Ду

Подробно о способах изготовления — в статье «Нержавеющая труба: как выбрать». Здесь — только то, что важно для воды.

Размер под Ду: два ряда диаметров

Ду (DN) — не диаметр, а условное обозначение. Наружный диаметр под него задают таблицы стандартов на детали трубопроводов, и таких рядов два. Фитинг подходит только к трубе своего ряда: Ø 33,7 и Ø 32 мм относятся к одному Ду 25, но взаимно не заменяются. Подробная таблица Ду, дюймов и диаметров — в статье размеры и вес нержавеющих труб.

В диапазоны не включены размеры в скобках: ГОСТ 11068-81 не рекомендует их для новых объектов (3,2 мм и, внутри диапазонов, 2,8 мм). Диаметров ряда 1 (21,3; 26,9; 33,7; 42,4; 48,3; 60,3; 76,1; 88,9) в ГОСТ 11068-81 нет — такие трубы поставляют по EN 10217-7 или ASTM A554. Ряд 2 для Ду 15 и 20 в таблицах ГОСТ 17379-2001 не приведён.

Давление определяет стенка, а не Ду, и толщину рассчитывает проектировщик. Стандарт гарантирует испытание 6 МПа или контроль шва неразрушающими методами, а по требованию потребителя — давление по ГОСТ 3845, но не более 20 МПа (ГОСТ 11068-81, п. 2.10). Для стенки 0,8–2 мм допуск по ГОСТ 11068-81 — ±0,20 мм (обычная точность); при заказе на крупную партию учитывайте разброс массы метра: см. статью про размеры и вес.

Соединения: пресс-фитинги, сварка, резьба, фланцы

Резка и гибка. Трубу режут труборезом, ножовкой с мелким зубом (около 32 зубьев на дюйм) или механической пилой; болгарка и газовая резка не подходят. Инструмент для нержавеющей стали держат отдельно от инструмента для углеродистой, иначе частицы железа ржавеют и повреждают плёнку. Радиус гиба — не менее 3,5 диаметров, трубу при гибке не нагревают (Euro Inox, разд. 6.2). Для углов 45° и 90° удобнее фитинги.

Если трубные узлы собирают в мастерской, швы можно протравить и пассивировать в нашем цехе: габариты и способ обработки подтверждаем при расчёте, подробности — на странице травление и пассивация.

Контакт с другими металлами, гигиена и документы

Электрохимические пары

Нержавеющая сталь в воде почти всегда самый благородный металл системы, поэтому корродирует не она, а менее благородный партнёр. Опасность растёт, когда маленький анод окружён большой катодной поверхностью: крепёж из менее благородного металла на нержавеющей детали быстро разрушается, а нержавеющий болт на крупной оцинкованной детали допустим (Euro Inox, т. 10, разд. 3.4). В питьевой воде риск контактной коррозии умеренный (т. 10, разд. 4.1).

Скорости коррозии партнёров взяты из таблицы 2 Euro Inox: пара с ферритной сталью 1.4016 (аналог 12Х17), аэрируемая питьевая вода, площади равны; для аустенитных марок результаты переносимы (т. 10, разд. 4). Диэлектрическая вставка разрывает цепь, и контактной коррозии нет; обе части системы при этом заземляют, а если заземлить отрезанный участок нельзя, ставят латунную муфту (Euro Inox, т. 19, разд. 5.1.5). Для пары «медь плюс оцинкованная или углеродистая сталь» важно направление потока: ионы меди, которые уносит вода, осаждаются на стали ниже по потоку и вызывают на ней питтинг; для пары нержавеющая плюс оцинкованная это правило не действует (Euro Inox, т. 19, разд. 5.1.5, сноска 1).

Питьевая вода: гигиена и документы

По IGN 4-25-02 (п. 5.3.6) равновесный перенос металлов из защитной плёнки в питьевую воду пренебрежимо мал; при первом запуске системы возможно кратковременное повышение выделения никеля, которое затем падает до очень низких значений. В Великобритании допущенные марки перечислены в Regulation 31 инспекции питьевой воды (DWI), в США 304/304L и 316/316L, а также дуплекс 2205 допущены по ANSI/NSF 61.

В России СП 30.13330.2020 (п. 11.1) требует, чтобы трубы и материалы для систем холодного и горячего водоснабжения соответствовали Единым санитарно-эпидемиологическим и гигиеническим требованиям к продукции (Решение Комиссии Таможенного союза от 28 мая 2010 года № 299). Какие документы нужны для вашего объекта — сертификат, декларация или гигиеническое подтверждение, — определяют проектировщик и организация, принимающая систему. Мы передаём сертификат завода-изготовителя. По ГОСТ 11068-81 (п. 3.1) партия труб одного размера, марки и вида термообработки сопровождается документом о качестве; что означают виды документов 2.1, 3.1 и 3.2, — в статье про выбор нержавеющей трубы.

Типичные ошибки при выборе и монтаже

1. Марка без анализа воды. 304 в горячей воде или при хлоридах выше 200 мг/л даёт питтинг и щелевую коррозию. Питтинг бывает и при меньших хлоридах — под отложениями, при низком pH и высокой температуре (IGN, п. 5.3.3). Сначала анализ воды, потом марка.
2. Сварка без защиты корня шва и без полного провара. Окисление внутри трубы оставляет побежалость и обедняет сталь хромом: стойкость к коррозии падает (IGN, п. 7.1.6). Непровар и выступающий корневой валик создают щель, поэтому IGN требует полнопроходных швов без чрезмерного валика (п. 5.3.3). Корень шва продувают аргоном, побежалость удаляют, поверхность пассивируют: плёнка созревает за один-два дня.
3. Застой воды. В воде, оставленной после гидроиспытания, у неудалённой побежалости начинается питтинг (IGN, п. 5.3.3). После испытания систему промывают питьевой водой, а при простое пустой — промывают и сушат (п. 7.2.1). В тупиках и редко используемых участках хлориды концентрируются при подсыхании; для оптимальной работы нержавеющей стали нужна скорость не менее 0,5 м/с в чистой воде (п. 5.3.1, 5.3.3).
4. Контакт с углеродистой сталью. Общий инструмент, абразив и искры от болгарки оставляют на нержавеющей поверхности частицы железа, которые ржавеют (Euro Inox, разд. 6.2; IGN, п. 7.1.1). Углеродистые и оцинкованные хомуты, болты и опоры в паре с нержавеющей трубой корродируют (см. таблицу выше).
5. Хлориды снаружи. Изоляция, ленты и вставки хомутов с хлоридами, хлорсодержащие моющие средства и белизна (Euro Inox, разд. 6.1). Не использовать для очистки составы на основе соляной кислоты (IGN, п. 7.2.1). Если на трубу попало хлорсодержащее средство, её сразу промывают водой.
6. Передозировка хлора при дезинфекции. Раствор 25–50 мг/л допустим до 24 часов, но его сразу нужно вымыть из системы (IGN, п. 5.5.1).
7. Замена 304 на 201. В питьевой воде 201 источниками не подтверждена, а стойкость к хлоридам у неё ниже, чем у 304.
8. Путаница рядов диаметров. Труба 33,7 мм и фитинг под 32 мм не сойдутся, хотя оба — Ду 25. Указывайте наружный диаметр, а не только Ду.

Что проверить при приёмке. Сертификат с номером плавки, совпадающим с маркировкой трубы; торцы без заусенцев и грата выше нормы (внутренний грат по ГОСТ 11068-81 — до 0,7 мм); отсутствие окалины и рисок глубже допуска; трубы хранят отдельно от углеродистой стали. Магнит определяет только класс стали, а не марку: магнитится ли нержавейка.

Что есть в нашем каталоге

В разделе «Труба нержавеющая» 1060 позиций по прайсу на 25 июля 2026 года. Для воды ближе всего электросварные круглые трубы: 280 позиций, из них AISI 304 — 212, AISI 316L — 10, AISI 201 — 58. Диаметры у них 6–406,4 мм, стенка 0,6–4 мм, длина 6 м (у двух позиций 3 м). Стандарт в названии: ASTM A554 — 222 позиции, EN 10217-7 — 45, EN 10357 (трубы для пищевой и химической промышленности) — 12, EN 10296-2 — 1. Труб по EN 10312 и по ГОСТ 11068-81 в прайсе нет, поставка по запросу. Пресс-фитингов в прайсе нет.

• ЭСВ AISI 316L — 10 позиций: Ø 12×1 и Ø 16, 18, 25, 38, 50,8, 60,3, 63,5, 76,1 мм со стенкой 1,5 мм (Ø 25 — шлифованная и зеркальная). Для хлоридов и горячей воды берут её; диаметров ряда 1 у 316L два — 60,3 и 76,1.
• Бесшовные 12Х18Н10Т — 498 позиций (Ø 6–426 мм, стенка 0,8–20 мм, ГОСТ 9941 и ГОСТ 9940) — для высоких давлений и температур. С молибденом — 24 позиции: 10Х17Н13М2Т — 14, 03Х17Н13М2 — 3, 08Х17Н13М2Т — 3, AISI 316Ti — 3, 10Х17Н13М2 — 1.
• Профильные трубы (квадратные — 151, прямоугольные — 86) идут по ASTM A554 и EN 10219-2 и для воды не предназначены.
• Детали трубопровода в разделе «Детали трубопровода»: приварные отводы по ГОСТ 17375-2001 — 41 позиция, тройники по ГОСТ 17376-2001 — 12, переходы — 61 (в названиях позиций указаны ГОСТ 17378-2001 и 17375-2001, стандарт на переходы — ГОСТ 17378-2001; уточняйте при заявке), фланцы плоские — 78 и воротниковые — 75. Запорная арматура — отдельный раздел.

Чего в прайсе нет: труб по EN 10312, ЭСВ по ГОСТ 11068-81, ЭСВ 316L диаметром больше 76,1 мм, труб из ферритной 1.4521 и пресс-фитингов. Нужен другой размер или стандарт — пришлите запрос, ответим, можно ли поставить. Марку под вашу воду поможет подобрать услуга подбор металла: пришлите условия эксплуатации — среду, температуру, ресурс.

Что указать в заявке

1. Назначение и параметры воды: питьевая, горячая, отопление; хлориды (мг/л), свободный хлор (мг/л), температура, давление; есть ли тупики и редкий водоразбор.
2. Марка: AISI 304 (08Х18Н10), 12Х18Н10Т, AISI 316L (03Х17Н14М3); для воды 201 не заказывайте.
3. Тип трубы: электросварная или бесшовная.
4. Размер: наружный диаметр × стенка, мм, и ряд диаметров (ряд 1, ряд 2 или по ГОСТ 3262-75), чтобы труба совпала с фитингами и арматурой.
5. Стандарт: ГОСТ 11068-81, EN 10217-7, EN 10312, ASTM A554 или ГОСТ 9941-2022; если нужна поставка по стандарту, которого нет в прайсе, укажите его.
6. Длина: мерная (в прайсе ЭСВ — 6 м), кратная мерной или немерная.
7. Состояние и поверхность: термообработанная, травленая; наружная поверхность — матовая, шлифованная или зеркальная; требования к внутреннему грату.
8. Способ соединения: пресс-фитинги, сварка или резьба; для сварки — требования к защите корня шва.
9. Документы: сертификат завода-изготовителя; номер плавки должен совпадать с маркировкой на трубе.
10. Объём: метры, хлысты или килограммы; для пересчёта используйте калькулятор веса.

Пример заявки: «AISI 316L, ЭСВ Ø 60,3 × 1,5 мм, ASTM A554, 6 м, сертификат завода-изготовителя, 300 м; вода горячая, хлориды 180 мг/л».
